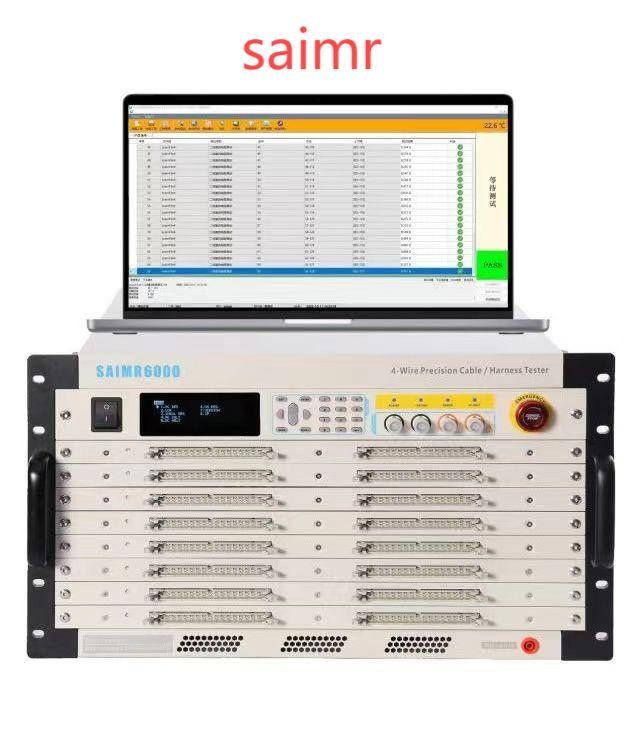

Hệ thống thử nghiệm toàn diện dây chuyền điện áp trung bình FPC
Hệ thống kiểm tra toàn diện dây chuyền điện áp trung bình là một dụng cụ tinh vi được thiết kế để kiểm tra nhanh chóng và chính xác dây chuyền điện trong các ngành công nghiệp khác nhau.Nó có khả năng phát hiện chính xác các lỗi như mạch bị hỏng, mạch ngắn, và sai đường trong dây thử nghiệm, tạo điều kiện cho người dùng nhanh chóng xác định và giải quyết các vấn đề trong dây dẫn.Khi kết hợp với phần mềm kiểm tra máy tính hỗ trợ phía trên, nó cung cấp một hiển thị trực quan của các vấn đề được xác định trong dây chuyền dây chuyền.
Hệ thống này được sử dụng rộng rãi trong ô tô, bảng mạch linh hoạt, CCS và các lĩnh vực khác để thử nghiệm tự động.Phiên bản phân tán SAIMR6000 có thể được cấu hình như một hệ thống thử nghiệm phân tán. Thông qua việc mở rộng giao diện, nó có thể hỗ trợ lên đến hơn 20.000 điểm thử nghiệm, làm cho nó phù hợp với thử nghiệm dây chuyền dây chuyền trong các hệ thống phức tạp như máy bay, tàu hỏa và vệ tinh.
Thông số kỹ thuật:
Mô hình: SAIMR 6000S và SAIMR 6000
Phương pháp đo: Bao gồm cả loại đường thứ hai và loại đường bốn để tăng độ chính xác.
Số điểm kiểm tra tối đa: 256 cho SAIMR 6000S và 128 cho SAIMR 6000.
AC cao điện áp: dao động từ 30 đến 2000V.
DC cao điện áp: Dải từ 30 đến 3000V.
Độ chính xác đầu ra điện áp cao: ± 5%
Độ chính xác đo điện áp cao: ± 5%
Thời gian đo áp suất cao: dao động từ 0,1s đến 500s
Vòng mạch mở ngắn / Vòng mạch ngắn nhanh / Vòng mạch mở nhanh nhanh: Phạm vi kháng cự 2kΩ - 1000 kΩ
Kháng dẫn đường dây thứ hai: 0,1Ω - 1MΩ
Bốn dây: [Bản mô tả chi tiết về chức năng bốn dây]
Kiểm tra vượt qua hướng dẫn: [Bản giải thích về tính năng kiểm tra vượt qua hướng dẫn]
Thông số kỹ thuật thử nghiệm: 10μΩ - 1000K Ω
Điện thử: ≤ 1A
Dòng điện rò rỉ điện áp cao AC: 10μA - 10mA
Dòng chảy rò rỉ điện áp cao DC: 1μA - 5mA
Khép kín điện áp cao DC: 1MΩ - 50GΩ
Chống điện liên tiếp: Phạm vi đo 10mΩ - 1MΩ
Dấu hiệu cấp độ: 0,5 - 10V
Dấu hiệu hiện tại: ≤ 10mA
LCR: Phạm vi đo công suất điện 10pF - 100μF, phạm vi thử nghiệm điện trở 100mΩ - 20MΩ và phạm vi thử nghiệm cảm ứng 10nH - 100H
Tín hiệu tần số: 50Hz/60Hz, 100Hz/120Hz, 1kHz/10kHz
Chế độ báo giá: AUTO/HOLD
Dấu hiệu cấp độ: 0,1V - 1,0V
Bụi ổn định điện áp: Thông số kỹ thuật thử nghiệm 1 - 10V với tín hiệu thử nghiệm 1mA. Cho phép thử nghiệm đơn phương và có thể xác định điểm kết thúc ngắt ngắn.
Dự án chức năng nâng cao: Bao gồm thử nghiệm liên tục có thể lập trình, tìm kiếm điểm tự động và chẩn đoán tự động.
Chế độ quét thử nghiệm: Tự động, thủ công hoặc bên ngoài.
Tín hiệu đo: Sử dụng tín hiệu đo điện áp thấp.
Bộ nhớ lưu trữ: Có thể lưu trữ tối đa 500 bộ tệp cài đặt thử nghiệm.
Điện áp hệ điều hành: 5V
Phiên bản bề mặt điều khiển: Bao gồm chức năng hiệu chuẩn và đo.
Trọng lượng: 17kg cho SAIMR 6000 và 22kg cho SAIMR 6000S.
Kích thước (in mm): 483265510 đối với SAIMR 6000S và 483183510 cho SAIMR 6000.
