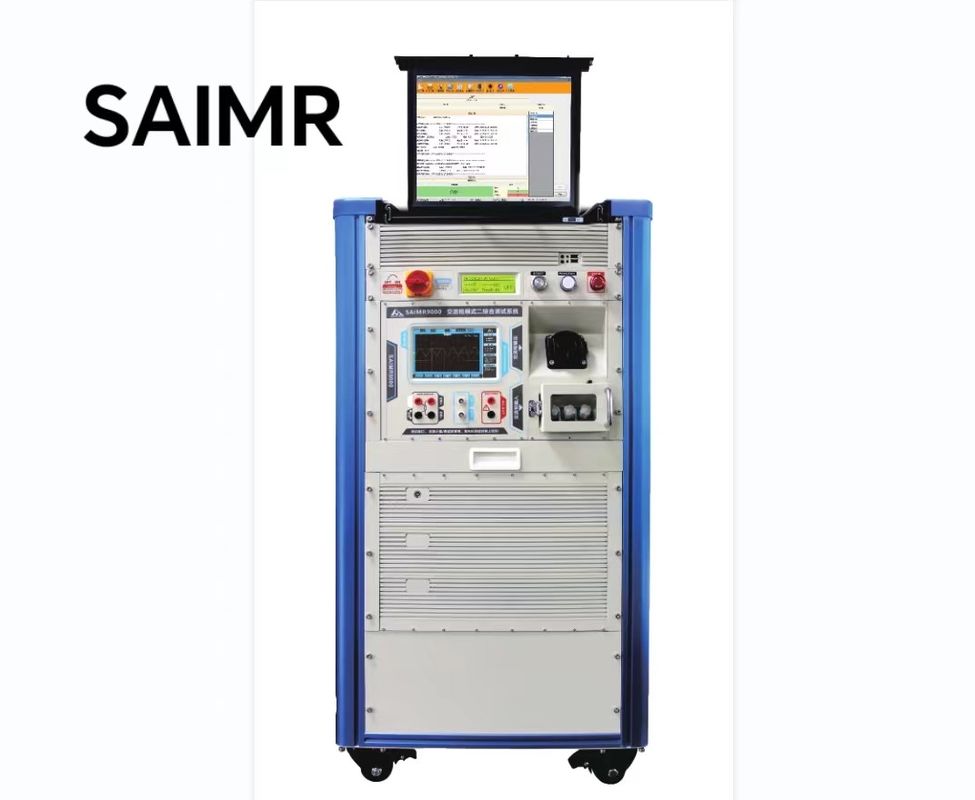

Hệ thống kiểm tra chế độ đạn II
Kiểm tra vòng xoay/mảng qua lớp của cuộn dây năng lượng mới
1. Kiểm tra trạng thái sạc
2- Thử thử đất.
3. Thử nghiệm dưới điện áp và phục hồi
4. Thử nghiệm quá điện áp và phục hồi
5.Xét nghiệm ngược không bắn
6. Kiểm tra dòng chảy rò rỉ
7. Kiểm tra chu kỳ làm việc
8.Thử nghiệm kháng đất
9. Bảo vệ và phục hồi nhiệt độ cao
Energy PDU Electrical Control Box Tester, Hệ thống kiểm tra dây chuyền dây chuyền bảng điều khiển cửa ô tô, Thiết bị kiểm tra chuyên nghiệp kết nối ô tô, Hệ thống kiểm tra neo biến tần servo động cơ,Hệ thống thử nghiệm biến tần công suất, Máy kiểm tra kết nối dây, Máy dẫn, Máy kiểm tra quay cuộn dây (Máy kiểm tra giữa các lớp), Máy cao áp đa kênh
Tính năng thiết bị:
- Hoạt động bằng máy tính: Hoạt động của thiết bị được điều khiển bởi máy tính, đảm bảo kiểm tra chính xác và hiệu quả.
- Tất cả các thử nghiệm hoàn thành cùng một lúc: Thiết bị có khả năng thực hiện tất cả các thử nghiệm cần thiết cùng một lúc, tiết kiệm thời gian và cải thiện hiệu quả.
- Kết nối với hệ thống MES: Nó có thể được tích hợp với Hệ thống thực thi sản xuất (MES) để trao đổi và quản lý dữ liệu liền mạch.
- Nền tảng thử nghiệm mở: Nền tảng thử nghiệm mở và linh hoạt, cho phép tùy chỉnh và mở rộng dễ dàng.
- Thử nghiệm mã quét: Nó hỗ trợ kiểm tra mã quét để xác định nhanh chóng và chính xác sản phẩm.
- Nhãn mã vạch có thể được in sau khi thử nghiệm: Sau khi thử nghiệm hoàn thành, nhãn mã vạch có thể được in để theo dõi và xác định mục đích.
- Khả năng truy xuất dữ liệu thử nghiệm: Dữ liệu thử nghiệm có thể truy xuất, đảm bảo chất lượng và độ tin cậy của các sản phẩm.
Dịch vụ là nền tảng quan trọng của công ty chúng tôi.và dịch vụ của chúng tôi dựa trên việc cung cấp cho khách hàng các giải pháp kỹ thuật chất lượng cao và tư vấnChúng tôi cung cấp một loạt các sản phẩm và đã được ca ngợi rộng rãi cho chất lượng dịch vụ sau bán hàng của chúng tôi!
Tự phát triển và sản xuất: Máy kiểm tra kháng cự bên trong pin; Máy kiểm tra kháng cự DC; Máy kiểm tra kháng cự AC; tải điện tử DC; Cung cấp điện DC có thể lập trình; Hệ thống kiểm tra súng sạc;Máy kiểm tra điện áp cao; Connector Tester; PDU Electrical Box Test; Energy Charging Gun Harness Safety Tester, Mode Two Function Test System, Energy PDU Electrical Box Tester,Hệ thống kiểm tra dây chuyền dây chuyền của tấm cửa ô tô, Thiết bị thử nghiệm chuyên nghiệp kết nối ô tô, Hệ thống thử nghiệm biến tần động cơ servo, Hệ thống thử nghiệm biến tần điện, Thử nghiệm kết nối dây, Thử nghiệm nhiệt độ đa mạch; Thử nghiệm kháng cách nhiệt;Máy kiểm tra LCR chính xác; Máy kiểm tra dòng chảy rò rỉ tụ điện; Máy kiểm tra điện trở photovoltaic; Máy kiểm tra điện áp chống điện; Máy kiểm tra mạch ngắn tấm cột pin.
Nếu bạn muốn mua một sản phẩm, tất cả những gì bạn cần làm là gửi email hoặc gọi điện thoại, và chúng tôi sẽ xử lý tất cả các công việc tiếp theo cho bạn.Cô có thể yên tâm..
Mười đặc điểm có lợi:
- Bảo vệ quá tải
- Bảo vệ rò rỉ
- Bảo vệ nhiệt độ quá cao
- Bảo vệ điện áp
- Chứng nhận ánh sáng chỉ số
- Tiêu chuẩn thiết bị: gb/t 18487.1 - 2.15, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015
Tính năng phần mềm:
- Quét, in, báo cáo, lưu trữ, cơ sở dữ liệu
- Cài đặt tham số, MES Docking, Quản lý quyền người dùng
Đặc điểm phòng thí nghiệm:
- Bảo vệ hiện tại: Kéo dòng tải từ A đến dòng B được chỉ định theo độ dốc, ghi dòng và thời gian tắt.dòng A / dòng B / độ dốc tăng. Kết quả thử nghiệm: điểm hiện tại tắt / thời gian tắt / hình sóng cắt.
- Bảo vệ mạch ngắn: Kéo dòng tải tăng từ A đến dòng B được chỉ định theo độ dốc, ghi dòng và thời gian tắt.dòng A / dòng B / độ dốc tăng. Kết quả thử nghiệm: Điểm điện áp tắt / thời gian tắt / hình sóng cắt.
- Xét nghiệm điện áp: Tăng từ điện áp đặt A lên điện áp đặt B theo độ dốc, ghi lại điện áp tắt và thời gian. Điều kiện thiết lập: hiện tại A / hiện tại B / độ dốc tăng. Kết quả thử nghiệm:Điểm điện áp tắt / thời gian tắt / hình sóng tắtThời gian tham chiếu: 5 - 10S. Đường đơn / Đường hai / Đường nhiều.
- Trong thử nghiệm điện áp: giảm từ điện áp đặt A đến điện áp đặt B theo độ dốc, ghi lại điện áp tắt và thời gian. Điều kiện thiết lập: hiện tại A / hiện tại B / giảm độ dốc.Kết quả thử nghiệm: Điểm điện áp tắt / thời gian tắt / hình dạng sóng tắt. Thời gian tham chiếu: 5 - 10S.
- Kiểm tra dòng rò rỉ: Bắt đầu từ đầu dòng rò rỉ, nó có thể phân tích giá trị thực tế của dòng rò rỉ của bảo vệ sản phẩm.
| |
| nhà nước |
giá trị thiết lập |
điều kiện hoạt động |
Thời gian trì hoãn thời gian |
|
năng lượng trên
tự kiểm tra
|
Thành công của việc tự kiểm tra |
Nhập trạng thái chờ |
1S |
| Thất bại trong tự kiểm tra |
cảnh báo lỗi |
0.1S |
|
phí
Kiểm soát theo trình tự
|
Giá trị điện áp của điểm phát hiện 1:6±0.8V-12V PWM |
Sạc đang được tiến hành và relé đóng |
1S |
| Giá trị điện áp của điểm phát hiện 1:9±0.8V-12V PWM |
Sạc hoàn tất, và dây chuyền được ngắt kết nối |
1S |
| Giá trị điện áp của điểm phát hiện 1:12±0.8V |
Các ổ cắm không được kết nối, và các rơle được ngắt kết nối |
1S |
| Giá trị điện áp của điểm phát hiện 1: khác |
Lỗi liên lạc, và relé bị ngắt kết nối |
1S |
 Đất |
hạ cánh |
Relê đóng |
1S |
| được khai quật |
Nắt các thiết bị điện bị hỏng |
1S |
|
điện áp quá cao
|
Điện áp quá mức đường dây u 258 ± 10V |
Relê bị ngắt kết nối, đóng ở 254 ± 10V, trì hoãn 5 ± 1s, chu kỳ vô hạn |
0.1S |
| Điện áp đường dây là bình thường từ 176 đến 264 V |
Relay đóng lại và đi vào trạng thái sạc |
1S |
|
điện áp thấp
|
Điện áp đường dây là 176V |
Relê được ngắt kết nối với 196 ± 10V, trì hoãn (5 ± 1) s và chu kỳ kín, vô hạn |
1S |
| Điện áp đường dây là bình thường từ 176 đến 264 V |
Relay đóng lại và đi vào trạng thái sạc |
1S |
|
dòng chảy quá
|
Dòng điện là 8,4A <110A±0,2A |
Relay được ngắt kết nối, đèn lỗi đang bật, và Relay tự động được khôi phục sau 10s. Nếu dòng vẫn bị ngắt vĩnh viễn sau 3 chu kỳ,và trạng thái hoạt động bình thường được khôi phục sau khi nâng |
30S |
| Dòng điện là 10A <112A±0.2A |
Relay được ngắt kết nối, đèn lỗi là trên, và nó được tự động khôi phục sau khi 10s. sau khi chu kỳ vẫn là hơn hai lần, dòng chảy được ngắt vĩnh viễn,và trạng thái hoạt động bình thường được khôi phục sau khi nâng |
10S |
| Dòng điện> 12A ± 0,2A |
Relê phải được ngắt ngay lập tức, tháo ra và quay trở lại hoạt động bình thường |
2S |
| Dòng điện là <8A |
Relê đóng |
0.1S |
| ngắn |
Dòng điện> 22A |
Relê sẽ ngắt ngay lập tức. |
0.1S |
|
rò rỉ của
|
Điện rò rỉ> 30 mA |
Relê sẽ ngắt ngay lập tức. |
0.1S |
| Không có rò rỉ trên đường dây. |
Relay đóng lại và đi vào trạng thái sạc |
0.1S |
|
Bảo vệ nhiệt độ quá cao
|
bánh mì |
Nhiệt độ trên 85 °C và tiếp tục trong 3S |
Relê sẽ ngắt ngay lập tức. |
2S |
| Nhiệt độ dưới 65°C và tiếp tục trong 3 tiếng |
Relay được đóng và điều kiện |
2S |
|
Nhiệt độ trên 85 °C và tiếp tục trong 3S |
Relê sẽ ngắt ngay lập tức. |
2S |
| Nhiệt độ dưới 65°C và tiếp tục trong 3 tiếng |
Relay được đóng và điều kiện |
2S |
| Xét nghiệm cách nhiệt chống áp |
| thử nghiệm cách nhiệt điện áp cao |
AC:3.5KV DC:5KV IR:1KV |
|
Điện rò rỉ 10mA
|
