Nguồn gốc:
Trung Quốc
Hàng hiệu:
Microtest
Chứng nhận:
CE
Số mô hình:
8761
Liên hệ với chúng tôi

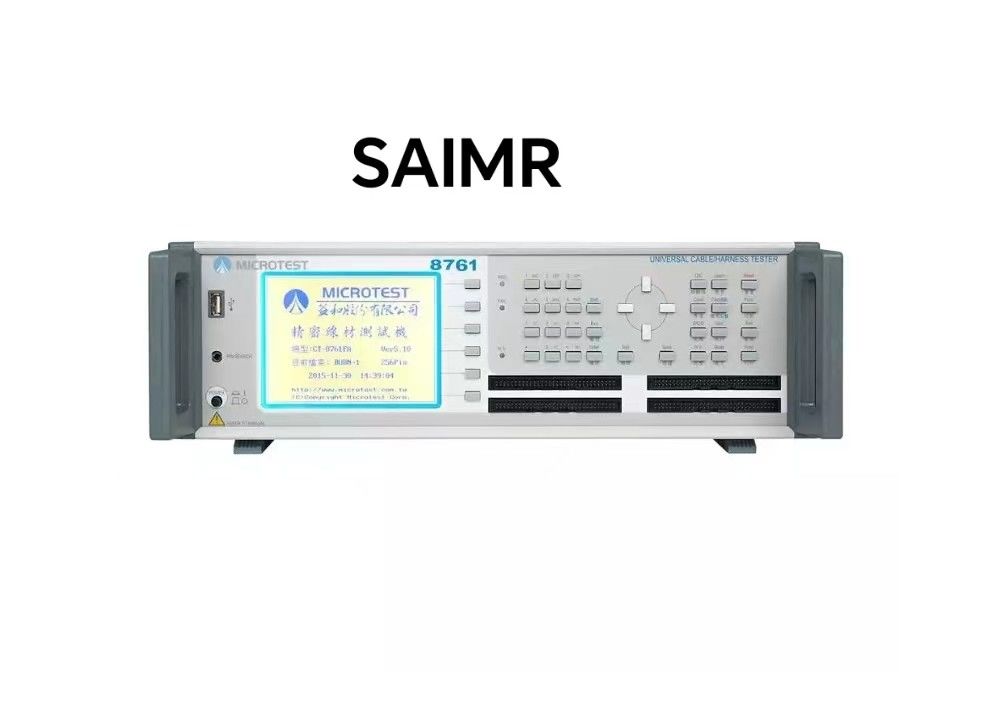

Thiết kế chính xác Cable harness tester
Thiết bị này không phù hợp để sử dụng ngoài trời, đặc biệt là ở những nơi ẩm ướt hoặc bụi bặm, nơi sử dụng bất thường có thể gây sốc điện.Vui lòng đọc kỹ hướng dẫn an toàn trước khi sử dụng máy kiểm tra này để tránh tai nạn do sử dụng không chính xác hoặc sai.
Phần 1.1 Biểu tượng an toàn
Các biểu tượng an toàn sau đây có thể xuất hiện trên hướng dẫn này và trên thiết bị.
Lưu ý, xin vui lòng đọc hướng dẫn này để biết chi tiết.
: Chốt nối đất bảo vệ, trước khi sử dụng máy thử, vui lòng đảm bảo rằng đầu nối này được nối đất để tránh tiếp xúc với khung xe do rò rỉ điện.có thể gây ra tai nạn sốc điện.
Cảnh báo: Nhãn cảnh báo, khi sản phẩm không được sử dụng đúng cách, nó có thể gây ra kết quả không phù hợp cho thiết bị hoặc các vật thể khác được thử nghiệm.
Cảnh báo: Nhãn cảnh báo, khi sản phẩm không được sử dụng đúng cách, nó có thể gây thương tích hoặc thậm chí tử vong.
Phần 1.2 Không sửa đổi hoặc điều chỉnh nội bộ thiết bị.
Không có sự cho phép của Công ty, không lắp đặt các bộ phận thay thế hoặc thực hiện bất kỳ sửa đổi hoặc điều chỉnh công việc trên máy,để không làm tăng nguy hiểm của máy hoặc gây thiệt hại cho máy.
Phần 1.3 Điện tĩnh
Xin đừng đặt điện tĩnh tiếp xúc với máy để tránh làm hỏng máy.
Phần 1.4 Việc cấm hoạt động
Có một thiết bị nối đất an toàn trên bảng điều khiển phía sau của máy thử nghiệm. Vui lòng đảm bảo rằng thiết bị nối đất được nối đất đúng cách để nó không tiếp xúc với vỏ bên ngoài,có thể dẫn đến sốc điện.
Phần 1.5 Cung cấp điện
Cáp điện phải được lựa chọn theo các quy định quốc gia địa phương và được kết nối với thiết bị bằng đầu nối đáp ứng đầu nối IEC320.và người sử dụng phải đảm bảo rằng dây nối đất được nối đất tốtNếu một bộ an toàn được gắn vào cắm điện, sử dụng một bộ an toàn 3,15 ampere mà đáp ứng các quy định an toàn.nó phải chắc chắn rằng nguồn cung cấp điện là AC và điện áp phải nằm trong khoảng 100V-240V 50/60Hz.
Phần 1.6 Đáp nhiệt
Máy kiểm tra sẽ hoạt động bình thường khi bật nguồn, nhưng để đạt được độ chính xác được chỉ định trong thông số kỹ thuật, vui lòng làm nóng máy kiểm tra trong 30 phút.
Phần 1.7 Rối loạn
Nếu dụng cụ bị trục trặc, xin vui lòng gửi công cụ trở lại nhà sản xuất ban đầu để sửa chữa để đảm bảo độ chính xác và an toàn hoạt động.
Phần 1.8 Kết thúc thử nghiệm
Khi thiết bị không được sử dụng trong một thời gian dài, vui lòng tắt công tắc nguồn.
Phần 1.9 Đặt và Lưu trữ
Phạm vi nhiệt độ và độ ẩm hoạt động bình thường của thiết bị này là 18 oC đến 28 oC và 80% RH. Nếu vượt quá phạm vi này, thiết bị có thể không hoạt động đúng cách.Phạm vi nhiệt độ và độ ẩm để lưu trữ máy thử là -20 °C ~ 70 °C, 80% RH. Để kiểm tra và an toàn thích hợp, không lắp đặt máy thử dưới ánh sáng mặt trời trực tiếp hoặc trong môi trường có nhiệt độ cao, độ ẩm cao, dao động thường xuyên, bụi quá nhiều,hoặc nguồn điện không ổn định.
Phần 1.10 Quản lý khẩn cấp
Trong trường hợp sốc điện, bị cháy đối tượng thử nghiệm hoặc bị cháy đơn vị chính, hãy tắt công tắc nguồn và tháo dây điện.
Parameter sản phẩm:
| Microtest8761FA | Microtest8761NA | Microtest8761N | |
| AC tay cao | 100 ~ 1000V | 100 ~ 700V | |
| DC tay cao | 50 ~ 1500V | 50 ~ 1000V | 50 ~ 1000V |
| Số điểm thử nghiệm | 64/128/256 | 64/128/256 | 64/128/256 |
| Độ chính xác đầu ra áp suất cao | ± 5% | ||
| Độ chính xác đo áp suất cao | ± 5% | ||
| hiệu suất định số | 5VDC | ||
| Thời gian đo điện áp cao | Từ 0,01 giây đến 60 giây | ||
| phương pháp đo | loại bốn dây | ||
| Yêu cầu về thông số kỹ thuật dây | Công suất điện tối đa được phép là 5 μ F | ||
| Kháng dẫn | Phạm vi đo: 1m Ω ~ 52 Ω | ||
| Tín hiệu hiện tại: 10 mA | |||
| Hướng dẫn ngay lập tức | 1mΩ~52Ω | ||
| AC phải chịu được dòng rò rỉ áp suất | 0.01mA ~ 5mA | ||
| Khám phá vòng cung AC | 0~9 | ||
| DC chịu điện áp rò rỉ hiện tại | 0.1μ A~1mA | ||
| Khám phá vòng cung DC | 0~9 | ||
| DC chịu áp suất cách điện trở | 1MΩ~1.2GΩ | ||
| ngắn / tức thời ngắn / nhanh tạm dừng tức thời | 1KΩ~100KΩ | ||
| Hỗ trợ phán quyết điểm kết thúc đường ngắn | ● | ||
| Hỗ trợ thử nghiệm đơn phương | ● | ||
| Kiểm tra giá trị kháng cự | Phạm vi đo: 50m Ω ~ 20 MΩ | ||
| Tín hiệu cấp: 0,5 ~ 3V | |||
| Xét nghiệm giá trị dung lượng | Phạm vi đo: 10 pF đến 12 μF | ||
| Tín hiệu tần số: AUTO gear (tùy chọn) 48HZ/480HZ/4.8KHZ/48KHZ | |||
| Dấu hiệu cấp độ: 0.3V ~ 1.2V | |||
| Xét nghiệm diode | Phạm vi đo: 0 ~ 6.8V | ||
| Dự án chức năng nâng cao | Thử nghiệm liên tục có thể lập trình / xác định điểm tự động / chẩn đoán tự động | ||
| Chế độ quét thử nghiệm | Tự động / thủ công / bên ngoài | ||
| đo tín hiệu | Các tín hiệu đo điện áp thấp | ||
| Lưu trữ bộ nhớ | Tối đa 500 bộ tập tin cài đặt thử nghiệm được lưu trữ | ||
| Bảng điều khiển | Nhóm phím hệ thống / Quick / Edit / Function | ||
| chỉ số | Pass / Buil (LED) / đèn chỉ báo màu đỏ và xanh lá cây / màn hình hiển thị / âm thanh | ||
| Nhu cầu điện | Điện áp cố định: 115 / 230 vac ± 10%, tần số: 60 / 50Hz | ||
| năng lượng tiêu thụ | 8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA | ||
| giao diện | RS-232, USB Host, Print, Remote | ||
| chế độ khởi động | Điều khiển bằng tay, tự động và từ xa | ||
| Màn hình LCD | Màn hình LCD độ phân giải 320 * 240 | ||
| môi trường hoạt động | Nhiệt độ: 15C-35°C Độ ẩm: RH 70% | ||
| Kích thước hình ảnh (W * H * D) | 8761 ((64):435 × 145 × 406mm 8761(128):435×145×406mm, 8761(256):435×190×406mm. |
||
| trọng lượng |
8761 ((64):8.44kg,8761 ((128):9.3kg,8761 ((256):14kg |
||
