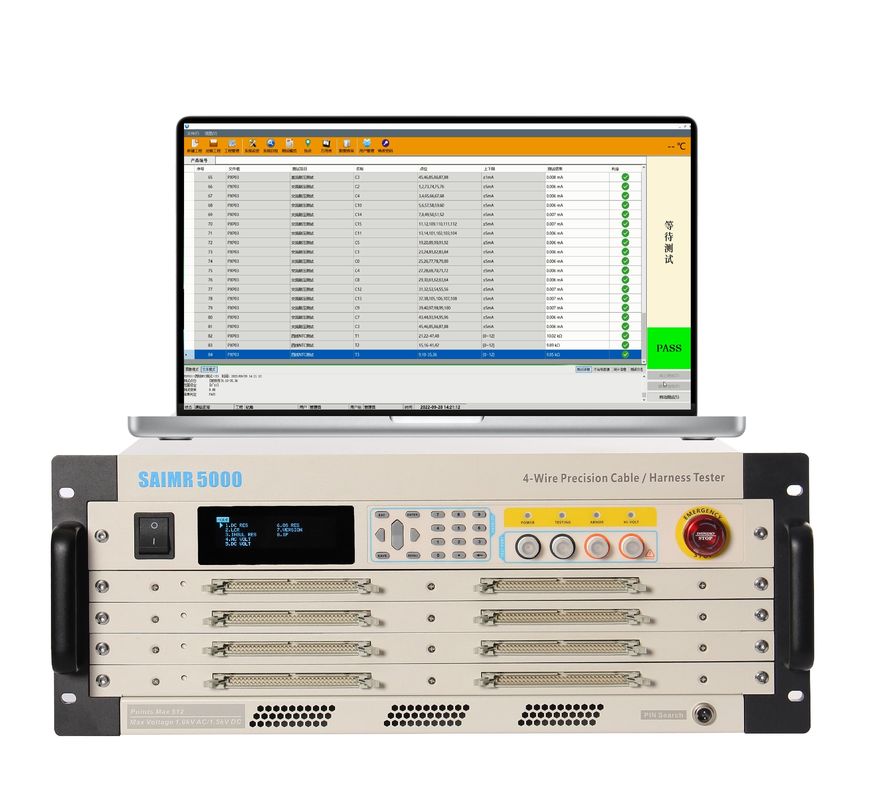

Kiểm tra đột phá tức thời xác định chính xác mạch mở mạch ngắn và sai đường

chức năng

• Quản lý dự án thử nghiệm: 500 loại mục thiết lập có thể được quản lý theo danh mục, bao gồm các dự án mới, các dự án tải, quản lý dự án và các chức năng khác.
• Quản lý phân đoạn mạng: Nhiều phân đoạn thử nghiệm có thể được cấu hình, và mỗi phân đoạn thử nghiệm sử dụng các tham số thử nghiệm khác nhau để tạo điều kiện cho các thử nghiệm linh hoạt khác nhau.
• Mô-đun chức năng hệ thống: bao gồm tự kiểm tra hệ thống, xác định điểm, chức năng đa số, chức năng tự học, chức năng báo cáo điểm, v.v.
• Chức năng thử nghiệmbao gồm thử nghiệm điện áp thấp, thử nghiệm cách nhiệt, thử nghiệm điện áp chịu đựng, v.v.
• Chức năng lưu trữ và truy vấn dữ liệu: mỗi khi hoàn thành thử nghiệm, báo cáo dữ liệu sẽ được in, định dạng báo cáo có thể được xác định và các định dạng PDF và WORD được hỗ trợ.
• Chức năng in mã vạch: theo sản phẩm có thể tùy chỉnh mã vạch và in.
• Quản lý người dùng: Hệ thống hỗ trợ ba cấp quản lý người dùng, đó là quản trị viên, lập trình viên và nhà điều hành.Các lập trình viên có thể quản lý cấu hình của dự ánNgười vận hành chỉ có thể tải dự án và thử nghiệm nó.

Dữ liệu thử nghiệm

• Các thông số cơ bản:
  • Mô hình:SAIMER5000,SAIMER5000S
  • Phương pháp đo: hai dây + bốn dây
  • Số điểm thử nghiệm tối đa: 1024, 512
  • ACnăng lượng cao:30-1000V
  • DC điện áp cao:30-1500V
  • Độ chính xác đầu ra điện áp cao: ± 5%
  • Độ chính xác đo điện áp cao: ± 5%
  • Thời gian đo áp suất cao: 0.01s - 60s
  • Ngừng ngắn/Ngừng ngắn tạm thời/Ngừng ngắn nhanh: 2 kΩ-200kΩ (Mô hình bảng chuyển tiếp: SAIMR5000-ChanelBoard-V3.02)
  • Kháng điện hai dây: 0.1Ω-1MΩ
  • Phạm vi thử nghiệm: 10μΩ-1MΩ
  • Dòng điện thử nghiệm dẫn điện bốn dây:≤1A
  • AC High Voltage Leakage Current:10μA-10mA
  • Dòng chảy rò rỉ điện áp cao DC1μA-5mA
  • Khép kín điện áp cao DC: 1MΩ-10GΩ
  • Dấu hiệu cấp độ: 0,5-10V
  • Tín hiệu hiện tại: ≤ 10mA
  • Phạm vi đo dung lượng: 10pF-100μF
  • Phạm vi thử nghiệm kháng: 100mΩ-20MΩ
  • Phạm vi thử nghiệm điện dẫn:10nH~100H
  • Tín hiệu tần số: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • Chế độ phạm vi: AUTO/HOLD
  • Phạm vi thử nghiệm diode/điện điều chỉnh: 1-10V
  • Dấu hiệu thử: 1mA
  • Kiểm tra đơn phương: Kiểm tra đơn phương là có thể
  • Đánh giá điểm cuối của đoạn ngắn: Điểm cuối của đoạn ngắn có thể được xác định
  • Thử nghiệm liên tục có thể lập trình/Tự động phát hiện/Tự động chẩn đoán:Các mục chức năng nâng cao
  • Chế độ kiểm tra quét: Tự động / Hướng tay / Bên ngoài
  • Dấu hiệu đo: Tín hiệu đo điện áp thấp
  • Bộ nhớ: Có thể lưu trữ tối đa 500 thiết lập thử nghiệm
  • Điện áp hệ điều hành: 5V
  • Bảng điều khiển: Định chuẩn/kiểm tra
  • trọng lượng17kg ((5000S)/22kg ((5000)
  • Kích thước (đơn vị: mm):483265510 (5000) / 483183510 (5000S)
• Độ chính xác:
  • Nhiệt độ: 20±3°C
  • mức độ ẩm: < 60% RH
  • Độ chính xác của cách điện: 1MΩ ~ 100MΩ: ± 2%; 100MΩ ~ 1GΩ: ± 5%; 1GΩ ~ 10GΩ: ± 10%
  • Thời gian khởi động: hơn 15 phút
  • Thời gian hiệu chuẩn: dưới 1 năm
  • Các vật liệu thử nghiệm: thử nghiệm hệ điều hành, đo kháng cự hai dây, đo kháng cự bốn dây, thử nghiệm kháng cự DC, thử nghiệm LCR, thử nghiệm diode, thử nghiệm cách nhiệt, thử nghiệm rò rỉ AC, thử nghiệm rò rỉ DC,Nguồn điện áp chịu AC, nguồn điện áp cách nhiệt/chống nhiệt, nguồn tín hiệu điện áp thấp, thời gian thử nghiệm điện áp thấp, thời gian thử nghiệm điện áp/chống nhiệt
  • lãnh thổ2k -200k (Relay Board Models):)SAIMR5000-ChanelBoard-V3.02),0.1 ~ 1M, 10 ~ 1M,0.1 ~ 1M, 10pF ~ 100uF, 100m - 20M, 1 ~ 10V, 1M ~ 10G, 10A ~ 10mA, 1 A ~ 5mA, 30 ~ 1000V AC ((50/60Hz), 30 ~ 1500V DC, 5V / 10mA, 10ms ~ 200s,0.1s ~ 500s
  • Độ chính xác cơ bản: ± 5%, ± 0,5% + 0.05,± 0,2% + 5,< 100k:± 1% > 100k:5%,± 2%,± 2% ± 0,2V,1M ~ 100M:± 2% 100M ~ 1GQ:± 5% 1G ~ 10GQ:± 10%,± 3%,± 3%,± 3%,± 3%,± 1%,± 1%
