Nguồn gốc:
Trung Quốc
Hàng hiệu:
SAIMR
Chứng nhận:
CE
Số mô hình:
SAIMR9000
Liên hệ với chúng tôi

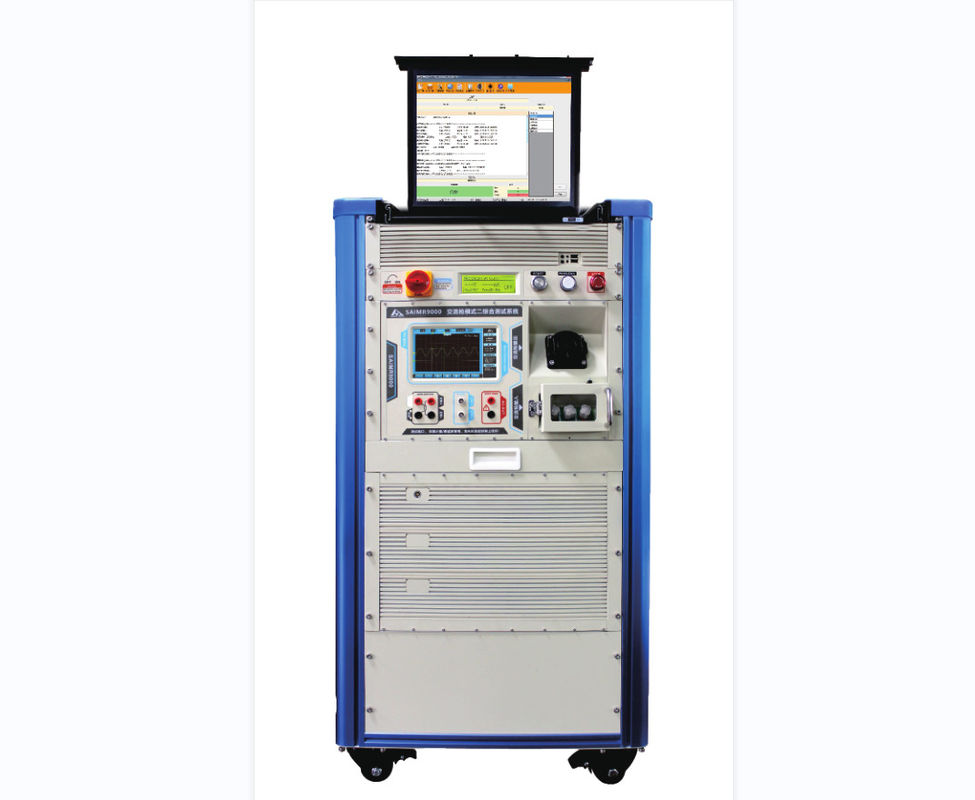

Thiết bị kiểm tra dây chuyền dây
1Mô tả:
Hệ thống kiểm tra dây cáp kết hợp khả năng kiểm tra DC 5000V đáng chú ý, cho phép đánh giá kỹ lưỡng tính toàn vẹn cách nhiệt và an toàn điện của dây cáp.Bằng cách áp dụng dây chuyền điện áp cao, hệ thống có thể phát hiện các điểm yếu tiềm ẩn, chẳng hạn như hỏng hoặc rò rỉ cách điện, có thể dẫn đến sự cố hoặc nguy cơ an toàn.Điện áp thử nghiệm cao này đảm bảo độ bền và đảm bảo tuân thủ các tiêu chuẩn công nghiệp, mang lại sự an tâm cho các nhà sản xuất và người dùng cuối cùng.
Phân tích và xử lý dữ liệu tiên tiến:
Một lợi thế đáng chú ý của hệ thống thử nghiệm dây cáp nằm trong khả năng phân tích và xử lý dữ liệu tiên tiến của nó.hệ thống có thể nhanh chóng thu thập, phân tích và giải thích một lượng lớn dữ liệu thử nghiệm. Điều này cho phép người dùng có được những hiểu biết có giá trị về hiệu suất và chất lượng của dây cáp,tạo thuận lợi cho việc ra quyết định và tối ưu hóa quy trìnhGiao diện người dùng trực quan của hệ thống cho phép truy cập dễ dàng vào các báo cáo toàn diện, làm nổi bật các thông số chính, xu hướng và các vấn đề tiềm ẩn, tăng cường hợp lý hóa quá trình kiểm tra và xác nhận.
2Các yếu tố phân biệt:
Trong bối cảnh cạnh tranh, Hệ thống kiểm tra dây chuyền cáp phân biệt mình bằng cách cung cấp một số yếu tố phân biệt:
Năng lượng thử nghiệm vô song: Khả năng thử nghiệm DC 5000V của hệ thống vượt qua các tiêu chuẩn của ngành, đảm bảo đánh giá kỹ lưỡng và đáng tin cậy về cách điện dây cáp.
Phân tích dữ liệu hiệu quả: Các thuật toán và phần mềm tiên tiến của hệ thống cho phép thu thập, phân tích và giải thích dữ liệu hiệu quả, cung cấp những hiểu biết có thể thực hiện để tối ưu hóa quy trình.
Báo cáo toàn diện: Giao diện thân thiện với người dùng cung cấp các báo cáo toàn diện, làm nổi bật các thông số quan trọng và tạo điều kiện dễ dàng xác định các vấn đề tiềm ẩn.
|
nhà nước |
điểm thiết lập | điều kiện vận hành | thời gian trì hoãn | |
| Tự kiểm tra năng lượng | Thành công của việc tự kiểm tra | Nhập trạng thái chờ | 1S | |
| Thất bại trong tự kiểm tra | cảnh báo lỗi | 0.1S | ||
| Kiểm soát thời gian sạc | Giá trị điện áp của điểm phát hiện 1:6±0.8V ~ 12 VPWM | Sạc đang được tiến hành và relé đóng | 1S | |
| Giá trị điện áp của điểm phát hiện 1:9±0.8V ~ 12 VPWM | Sạc hoàn tất, và dây chuyền được ngắt kết nối | 1S | ||
| Giá trị điện áp của điểm phát hiện 1:12±0.8V | Các ổ cắm không được kết nối, và các rơle được ngắt kết nối | 1S | ||
| Giá trị điện áp của điểm phát hiện 1: khác | Lỗi liên lạc, và relé bị ngắt kết nối | 1S | ||
| Khám phá mặt đất | bị treo đất | Relê đóng | 1S | |
| Không đậu | Relê ngắt kết nối | 1S | ||
| điện áp quá cao | Điện áp đường dây μ 258 ± 10V | Relê bị ngắt kết nối, đóng ở 254 ± 10V, trì hoãn 5 ± 1s, chu kỳ vô hạn | 0.1S | |
| Điện áp đường dây là bình thường từ 176 đến 264 V | Relay đóng lại và đi vào trạng thái sạc | 1S | ||
| điện áp thấp | Điện áp đường dây là 176V | Relê được ngắt kết nối với 196 ± 10V, trì hoãn (5 ± 1) s và chu kỳ kín, vô hạn | 1S | |
| Điện áp đường dây là bình thường từ 176 đến 264 V | Relay đóng lại và đi vào trạng thái sạc | 1S | ||
| dòng chảy quá | Dòng điện,8.4A<1≤10A±0.2A | Relay được ngắt kết nối, đèn lỗi đang bật, và Relay tự động được khôi phục sau 10s. Nếu dòng vẫn bị ngắt vĩnh viễn sau 3 chu kỳ,và trạng thái hoạt động bình thường được khôi phục sau khi nâng | 30S | |
| Dòng điện, 10A<1≤12A±0,2A | Relay được ngắt kết nối, đèn lỗi là trên, và nó được tự động khôi phục sau khi 10s. sau khi chu kỳ vẫn là hơn hai lần, dòng chảy được ngắt vĩnh viễn,và trạng thái hoạt động bình thường được khôi phục sau khi nâng | 10S | ||
| Dòng điện> 12A ± 0,2A | Relê phải được ngắt ngay lập tức, tháo ra và quay trở lại hoạt động bình thường | 2S | ||
| Dòng điện là <8A | Relê đóng | 0.1S | ||
| mạch ngắn | Dòng điện> 22A | Relê sẽ tắt ngay lập tức. | 0.1S | |
| rò rỉ điện | Điện rò rỉ> 30 mA | Relê sẽ tắt ngay lập tức. | 0.1S | |
| Không có rò rỉ trên đường dây. | Relay đóng lại và đi vào trạng thái sạc | 0.1S | ||
| Bảo vệ nhiệt độ quá cao | bánh mì | Nhiệt độ trên 85 °C và tiếp tục trong 3S | Relê sẽ tắt ngay lập tức. | 2S |
| Nhiệt độ dưới 65°C và tiếp tục trong 3 tiếng | Relay được đóng và điều kiện | 2S | ||
| Khớp nối cắm | Nhiệt độ trên 85 °C và tiếp tục trong 3S | Relê sẽ tắt ngay lập tức. | 2S | |
| Nhiệt độ dưới 65°C và tiếp tục trong 3 tiếng | Relay được đóng và điều kiện | 2S | ||
| Xét nghiệm cách nhiệt chống áp | ||||
| thử nghiệm cách nhiệt điện áp cao | AC:3.5KV DC:5KV IR:1KV | |||
| dòng rò rỉ | 10mA | |||
3.Tính năng phần mềm
| ·Xem, in, báo cáo, lưu trữ, cơ sở dữ liệu |
| ·Cài đặt tham số, MES dock |
| Quản lý quyền người dùng |
| Tính năng phòng thí nghiệm |
| 01. Bảo vệ chống quá tải |
| Điện tải kéo từ độ dốc A đến dòng điện B được chỉ định, |
| Ghi điện và thời gian |
| Điều kiện thiết lập: dòng A / dòng B / độ dốc tăng |
| Kết quả thử nghiệm: Tắt điểm hiện tại / tắt thời gian / cắt biểu đồ hình sóng |
| 02, bảo vệ mạch ngắn |
| Điện tải kéo từ độ dốc A đến dòng điện B được chỉ định, |
| Ghi lại dòng và thời gian ngắt |
| Điều kiện thiết lập: dòng A / dòng B / độ dốc tăng |
| Kết quả thử nghiệm: điểm điện áp tắt / thời gian tắt / sơ đồ hình sóng tắt |
| 03. Thử nghiệm áp suất quá mức |
| Từ điện áp A đến điện áp B, |
| Lưu ý điện áp tắt và thời gian |
| Điều kiện thiết lập: dòng A / dòng B / độ dốc tăng |
| Kết quả thử nghiệm: điểm điện áp tắt / thời gian tắt / sơ đồ hình sóng tắt |
| Thời gian tham chiếu: 5-10S |
| 04. Thử nghiệm áp suất thấp |
| Theo độ nghiêng từ điện áp đặt A đến điện áp đặt B, |
| Lưu ý điện áp tắt và thời gian |
| Điều kiện thiết lập: dòng A / dòng B / độ nghiêng giảm |
| Kết quả thử nghiệm: điểm điện áp tắt / thời gian tắt / sơ đồ hình sóng tắt |
| Thời gian tham chiếu: 5-10S |
| 05, kiểm tra dòng chảy rò rỉ |
| Từ khi bắt đầu dòng rò rỉ tăng dần tuyến tính của sản xuất phân tích |
| Giá trị thực tế của dòng rò rỉ bảo vệ |
